Bij ventilatie wordt vervuilde binnenlucht afgevoerd en frisse buitenlucht aangevoerd. Zonder bijkomende techniek gaat de warmte in de afgevoerde lucht volledig verloren, waardoor de verwarmingsinstallatie extra energie moet leveren.
Een warmteterugwinningssysteem (WTW) voorkomt dit verlies door gebruik te maken van een warmtewisselaar. Daarin stromen de uitgaande (warme) lucht en inkomende (koude) lucht dicht langs elkaar, gescheiden door dunne platen of een draaiend element. De warmte uit de afgevoerde lucht wordt via geleiding en convectie overgedragen aan de toevoerlucht, zonder dat de twee luchtstromen zich mengen.
Concreet voorbeeld
Stel dat de buitenlucht 0°C bedraagt en de binnenlucht wordt afgevoerd op 21°C:
- Zonder WTW moet het ventilatiesysteem de volledige 21°C opwarming voor zijn rekening nemen.
- Met WTW kan de buitenlucht al voorverwarmd worden tot bv. 16°C, waardoor de verwarming nog maar een klein temperatuurverschil hoeft te overbruggen.
Rendement en bijkomende functies
- Afhankelijk van het type wisselaar (platenwisselaar, tegenstroomwisselaar of draaiwarmtewisselaar) ligt het rendement tussen de 70% en 90%.

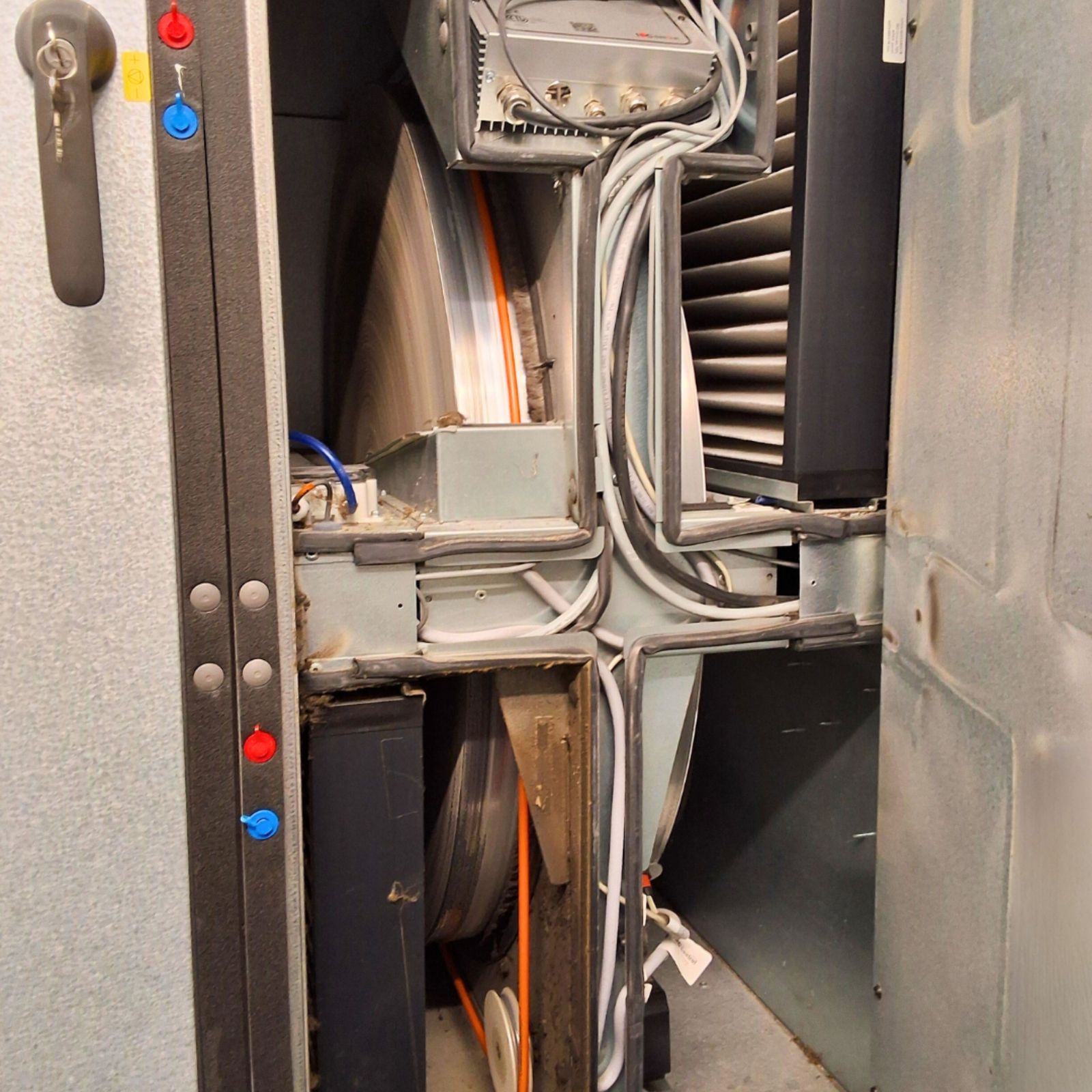

- Bij draaiwarmtewisselaars wordt niet alleen warmte, maar ook vocht overgedragen. Dit zorgt voor een aangenamer binnenklimaat in gebouwen waar lucht anders snel te droog zou worden (bv. ziekenhuizen en kantoren).
Het resultaat is een systeem dat zowel de energiekosten als de CO₂-uitstoot aanzienlijk verlaagt, terwijl het comfort en de luchtkwaliteit verbeteren.
Belangrijkste voordelen:
- Energiebesparing: minder verwarmingsvermogen nodig om verse lucht op te warmen.
- Comfort: constante aanvoer van frisse lucht met beperkte temperatuurschommelingen.
- Duurzaamheid: lagere CO₂-uitstoot.
- Gezondheid: betere luchtkwaliteit in intensief gebruikte ruimtes.
Praktijkvoorbeelden
1. Kantoorruimte met hoog ventilatiedebiet
In een kantoorgebouw in Antwerpen met 200 werkplekken werd een ventilatiesysteem D met WTW geïnstalleerd.
- Zonder WTW: hoge energiekosten door continue toevoer van koude lucht.
- Met WTW: 75% van de warmte wordt teruggewonnen, wat resulteerde in een daling van de verwarmingskosten met ongeveer 30%.
2. Schoolgebouwen
Scholen hebben vaak te maken met hoge CO₂-concentraties in lokalen. In een middelbare school in Gent werden oude ventilatieroosters vervangen door een centraal ventilatiesysteem met warmteterugwinning.
- Resultaat: betere luchtkwaliteit tijdens de lesuren en minder energieverbruik voor verwarming.
3. Ziekenhuisomgeving
In een ziekenhuis in Leuven is ventilatie cruciaal om de luchtkwaliteit te garanderen. Hier is een systeem met draaiwarmtewisselaar toegepast:
- Grote luchtvolumes worden efficiënt behandeld.
- Naast warmte wordt ook vocht uitgewisseld, wat zorgt voor een stabieler binnenklimaat.
- Het systeem realiseerde een energiebesparing van ca. 40% op de verwarmingsinstallatie.
4. Industriegebouwen en sporthallen
In een sporthal in Limburg werd een WTW-systeem geplaatst dat de warmte uit de afgevoerde lucht gebruikt om de toevoerlucht tot 16°C voor te verwarmen in de winter.
- Hierdoor moet de verwarmingsinstallatie slechts bijverwarmen van 16°C naar 20°C.
- Dit leidde tot een aanzienlijke daling in gasverbruik.
Soorten warmteterugwinningssystemen
- Platenwarmtewisselaar (kruisstroom of tegenstroom): veel gebruikt, rendement tot 90%.
- Draaiwarmtewisselaar: geschikt voor grote luchtvolumes, ook overdracht van vocht.
- Warmtepomp gekoppeld aan ventilatie: extra efficiëntie bij specifieke toepassingen.
| Type WTW-systeem | Werking | Typisch rendement | Toepassingen | Voor- en nadelen |
| Platenwarmtewisselaar | Statische platen waar luchtstromen elkaar kruisen of in tegenstroom langs elkaar bewegen. Warmte wordt via de platen overgedragen. | 70–85% | Kantoren, scholen, winkels | + Eenvoudig, onderhoudsvriendelijk – Geen vochtterugwinning, kans op bevriezing bij lage buitentemperaturen |
| Tegenstroomwarmtewisselaar | Twee luchtstromen bewegen in tegenovergestelde richting langs een wand; maximale warmteoverdracht. | 80–90% | Gebouwen met hoge ventilatiebehoefte, ziekenhuizen | + Zeer hoog rendement, geschikt voor grote luchtvolumes – Duurder, grotere installatie |
| Draaiwarmtewisselaar (rotary wheel) | Een roterend wiel absorbeert warmte en vocht uit de afgevoerde lucht en geeft dit door aan de inkomende lucht. | 70–85% (warmte), 50–70% (vocht) | Ziekenhuizen, sporthallen, kantoren | + Warmte én vocht terugwinning, compact – Mechanisch, onderhoud vereist, kans op lekkage van luchtstromen |
